產品介紹

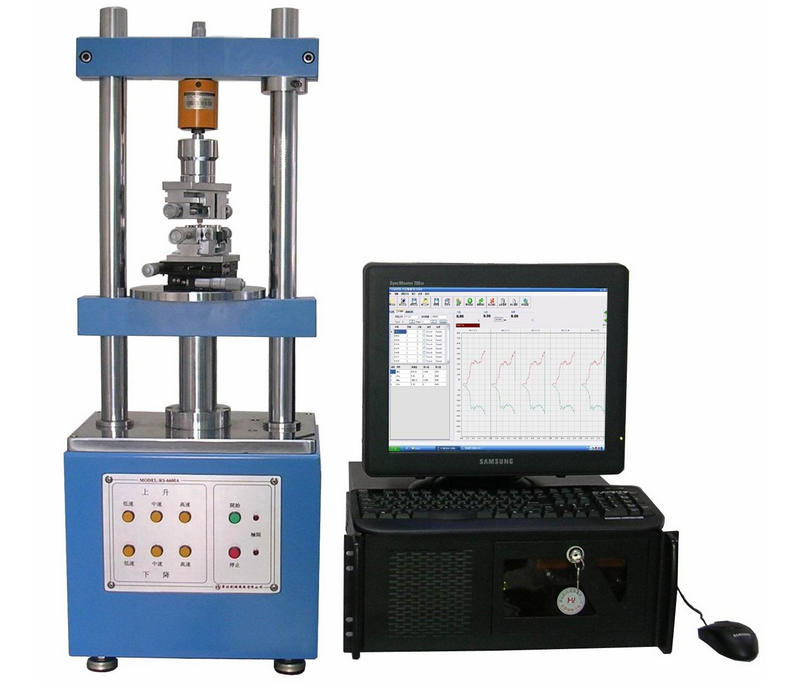

                                                                           BS-P18 插拔力試驗機


一、試驗機簡介

解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。

本機器適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，窗口中文畫面設定，操作簡單方便，且所有數據皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）

二．測試項目：

★連接器單孔插拔試驗

★連接器整排插拔試驗

★連接器單Pin與塑料保持力試驗

★連接器NORMAL FORCE測試

★壹般壓縮，拉伸破壞試驗

★恒定拉力測試

★恒定壓力測試

★連接器插拔壽命試驗

★彈片荷重位移測試


三、技術參數

規 定 最 大 荷 重： 50kg

最  小  分  解 度：0.01mm

最 大 測 定 高 度：150mm

測 定 速 度 范 圍：0~300mm/min

X.Y 軸 移 動范 圍：0-75mm

傳    動   機  構 ：滾珠絲桿

四、機器特點：

※ 可打印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表，十字跟蹤曲線）

※ 測試條件皆件由計算機畫面設定，方便且快速（含插拔行程，速度，暫停時間等）

※ 測試數據儲存于硬盤（每壹筆數據皆可儲存，不限次數）

※ 檢驗報表抬頭內容可隨時修改（中英文皆可）

※ 檢驗報表可轉文件至EXCEL做編輯

※ 恒定拉壓力設定力值百分比保護

※ 荷重雙重保護，以有效保護荷重元

※ 可輸入標準值，測試數據及時顏色區分

※ 測試數據可隨時作修正測試

※ 測試單位可以轉換

※ 可以自動做數據統計（平均值，最大值，最小值）
