產品介紹

一、概述：

汽車電線耐磨試驗機適用于GB/T12528-2008試驗標準要求，考核汽車電線絕緣皮在施加外力因素下耐刮磨的性能。

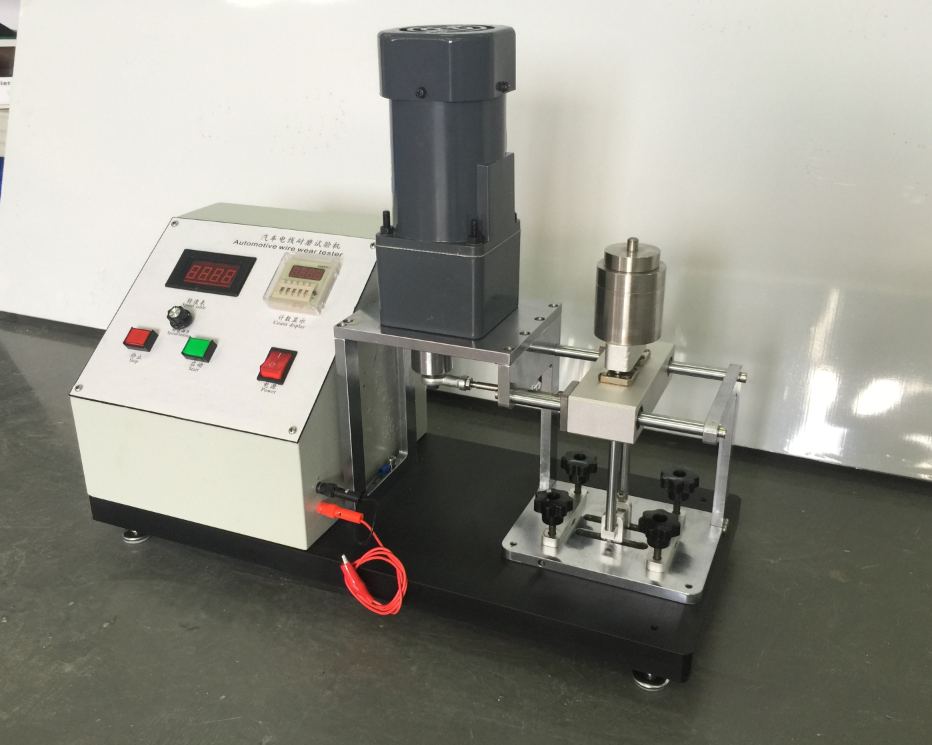

汽車電線耐刮磨試驗機是檢驗電線電纜外塑料外套，經刮磨后，不能出現擊穿及外套內外表面無明顯裂縫或開裂的專業試驗設備。智能計數系統，直觀明了，達到規定計數，自動停機；定制砝碼，方便裝卸。
二、符合標準：
JASOD611-94機動車用低壓電線電纜試驗標準；
JBT8139公路車用低壓電線電纜試驗標準；
TBT1484.1-2001鐵路機車車輛電纜訂貨技術條件第1部分：額定電壓3kv及以下電纜；
GB/T2951.28 ;ISO6722;QC/T730
三、主要參數：
1、該刮磨裝置沿電線軸線雙向運動，行程大于10mm；
2、運動頻率：50~60次循環/分鐘；
3、計數：4位；
4、試驗次數：4次；
5、試驗點之間以及試驗點與試樣端頭的最小距離大于10mm，每次試驗試樣轉動90°角度；
6、試樣長：約750mm的試樣牢固定在一個鋼砧上；
7、砝碼：0.8KG 0.9KG 1.0GK 1.1GK（施加在刮針上的重物）；

8、具有功能：當刮針磨穿絕緣與導體接觸時，設備就停機。
四、操作方法說明
1、將被測試物放置于本儀器試樣底座平臺V型槽內，旋轉二邊夾持夾具手柄使試樣平整緊固。（測試物長度應在750mm.）
2、打開刮針支架限位卡使刮針與試樣接觸，按照標準測試要求選擇相應規格的配重物。(打開支架限位卡是應該用一只手握住導桿，再輕輕的放下與被測試物表皮接觸,以防止影響測試結果)。
3.將被測試物與本儀器輸出端連接，打開電源開關，啟動本試驗機即可。
4.當被測試物內導體與刮針接觸時，儀器自動停機。拿起刮針支架并卡上限位卡子。將測試物移動120-150mm翻轉90度重新固定測試，重復4次做比對，參照標準要求以判定是否合格
