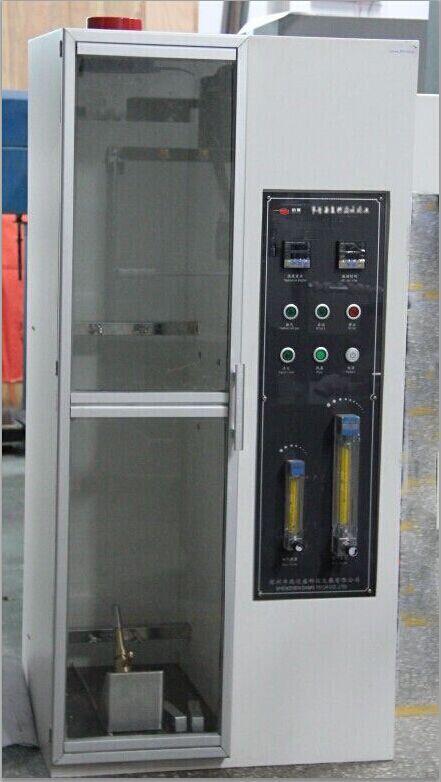

產品介紹

依據標準：

依據GB/T18380.11-2008《電纜和光纜在火焰條件下的燃燒試驗 第11部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 試驗裝置》、

GB/T18380.1-2001《電纜在火焰條件下的燃燒試驗第一部分：?jiǎn)胃^緣或電纜垂直燃燒試驗方法》

UL758-2000《電器布線電線電纜及其試驗方法》41FT1垂直燃燒

UL1581-2006 《電線電纜和軟纜參考標準》垂直燃燒和FT1試

GB/T5169.14-2007 等標準規定的模擬單根電線電纜燃燒性能安全試驗項目。等標準規定的模擬單根電線電纜燃燒性能安全試驗項目。

試驗目的：

采用規定尺寸的本生燈 (Bunsen burner) 和特定燃氣源(丙烷)，按一定的火焰高度和一定的施焰角度對呈垂直狀態的試品定時施燃，以試品點燃、灼熱燃燒的持續時間和燃燒長度等來評定其可燃性及著火危險性。

試驗范圍：

單根電線電纜垂直燃燒試驗主要針對導體直徑大于8mm或截面積大于0.5mm2 單根電線電纜的可燃性能進行評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門。

技術參數:

1、燃燒器：Φ12mm ± 0.5mm，長約100mm

2、試驗傾角： 45°

3、火焰高度：20mm ± 2mm 到175mm±1mm可調

4、施燃時間: 0-999.9s±0.1s可調

5、持燃時間: 0-999.9s±0.1s，自動記錄，手動暫停

6、燃燒氣體: 98% 丙烷氣( 一般情況可采用液化石油氣代替 )

7、流量壓力：帶雙流量表及壓力表（燃氣及空氣）

8、溫度測試范圍：0~1000℃

9、火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在45秒±5秒之內

10、測溫熱電偶：Φ0.5mm鎧裝（K型）熱電偶（耐熱溫度高達1150℃）

設備帶有高溫斷電保護，當熱電偶溫度超過1000℃時，設備會(huì )自動暫停工作，以便更好的保護熱電偶的使用壽命。

11、試驗背景：黑背景

12、試驗過程：試驗程序自動控制，無抽風機，采用施耐德品牌的繼電器控制。

13、參照標準：GB/T18380.1、 IEC60332-1 、 GB/T5169、UL758-2000、UL1581-2006

14、工作室尺寸：300mm寬×450mm深×1250mm高，（0.16立方）不帶工作室門。
