產品介紹

一﹑用途:

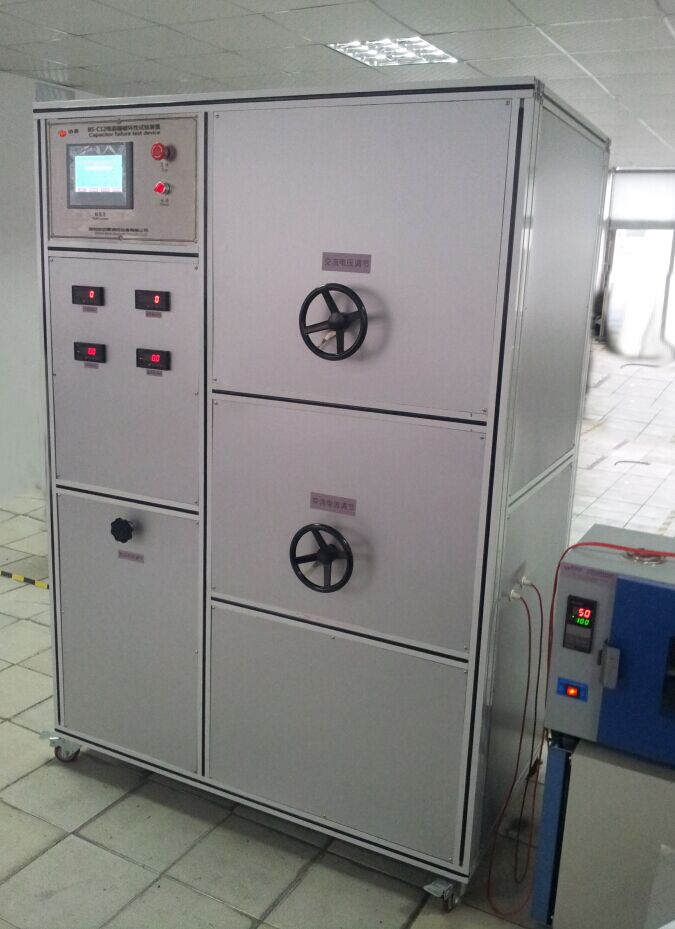

按國家標準GB3667.1-2005的破壞性試驗要求設計，具有交流(AC)和直流（DC）試驗電壓輸出，輸出端口一個，采用大觸摸屏顯示和操作及設置參數。配有安全可靠的防爆試驗箱，是適用于交流電容器破壞性試驗的專用設備

二﹑試驗標準:

符合標準：GB3667.1-2005、（IEC60252-1:2001)



三、技術參數

1.最大輸出直流（DC）：試驗電壓/電流6000V/60mA；
2.顯示試驗電壓（DC）：精度±5%±3字；
3.顯示試驗電流（DC）：精度±5%±3字；
4.最大輸出交流（AC）：試驗電壓/電流AC：650V/20A；
5.顯示試驗電壓（AC）：精度±5%±3字；
6.顯示試驗電流（AC）：精度±5%±3字；
7.試驗電容器容量范圍：1μF～100μF，最大額定電壓500V；

1. 儀器功能

1. PLC控制，步過調節直流電壓；

2. 直流升壓可設置升壓速度：200V/分±10%；

3. 有定時功能：直流電壓在需保持5min；交流電壓在需保持5min或需保持8小時；啟動定時功能，當時間到可自動斷開電壓；

4. 大觸摸屏設置和顯示參數；

5. 電壓零伏啟調；

6. 過流、過壓保護；

7. 配有防爆安全試驗箱

8. 儀器尺寸：約730mm（長）×880mm（深）×1500mm（高）

9. 工作電源：AC 220V ± 10％，50/60Hz

• 破壞性試驗裝置的組成

• ——試驗控制裝置——高低溫箱

• 技術參數及要求

• 試驗控制裝置及高低溫箱技術要求

• a）調壓器容量：10 KVA 800V

• b）試驗范圍：電容器額定電壓小于等于 660V，容量 1-120μF。

• c）設備負載量：一只自愈式電容器。

• d）試驗電壓：AC：0-1000V±1%；DC：0-6600V±1%

• e）直流電源應提供相當于10UN的開路電壓，并具有50mA的持續短路電流的能力；交流電源的瞬時短路電流應至少為300A

• f）試驗電流顯示：AC電流：1-30A±1.5%DC電流：1-100mA

• g）定時試驗時間：直流實驗 5分鐘定時：±0.2%交流開路或運行 5分鐘定時：±0.2%交流短路 8小時定時：±0.2%

• h）試驗箱溫度范圍： 20-200℃±2℃

• i) 試驗箱容積：≥250L 其他:電路可調，可以分別施加交流或直流也可以實現交直流電壓同時施加在電容器兩端。電壓零伏起調；負載短路、過載等保護措施；超溫保護、漏電保護；試驗箱安全防爆，確保試驗安全可靠的運行。（交直流同時施加的參考電路見附錄）
