產品介紹

在電工電子設備內部容易使火焰蔓延的絕緣材料或其他固體可燃材料的零部件，可能會(huì )因靠近或接觸電弧而起燃，引發電氣火災，危及設備可靠運行和人身安全。
     大電流電弧引燃試驗是IEC 60950-1：2001、BS EN 60950-1：2001、BS 7002：2001、GB 4943-2001《信息技術設備的安全》和UL746A、IEC60947.1:1999、GB/T14048.1-2000、IEC730.1:1993、GB14536.1-1998等標準規定的模擬安全試驗項目。
     大電流電弧引燃試驗是采用規定尺寸和不同材質(靜電極-銅和動電極-不銹鋼)的雙電極，在特定電流(33A)和功率因數(COSφ0.5)下，按一定的引弧速度(254mm/s)和重復頻率(40次/min)，在試品表面反復引弧至200次，以試品在規定引弧次數下是否引燃來對該試品耐大電流電弧引燃性能進行評定。

性能參數
1、電極材料：銅(靜電極)，不銹鋼(動電極)；
2、電極尺寸：ф3.2mm～ф3.5mm 30°鑿端(靜電極)，ф3.0mm 60°錐端(動電極)；
3、電極夾角：與水平面呈45°；
4、試驗電壓：220V；
5、引弧電流：33±5%A(可調節)；
6、引弧功率因數：COSφ0.5±0(可調節)；
7、引弧速度：254mm/s±25mm/s；
8、引弧頻率：40次/min(可調節)；
9、引弧次數：200次(1～9999次，數顯，可預置)；
10、試品尺寸：130mm×13mm×(2～12)mm；
11、試驗電源：220V 10kVA 50Hz。

功能特點

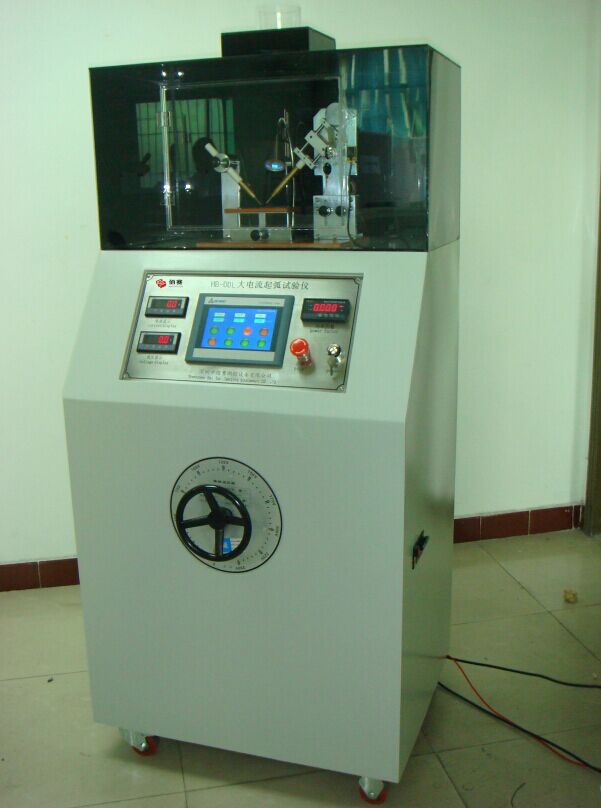

1、儀器由儀器箱和阻抗箱組成，儀器箱為臺式，試驗區和控制區上下配置，阻抗箱與儀器箱分置，排風管(自備)由箱頂引出，緊湊美觀。
2、儀器箱體采用進口新型耐蝕材料，前配進口合金框茶色玻璃門和進口上翻帶阻尼雙支撐開門機構，后配帶鎖全開后門，裝不銹鋼長鉸鏈，開啟靈活維修方便。箱底腳可滾動。試驗區具有暗黑背景，另附護目鏡片。
3、試驗區屏蔽，配照明排氣裝置，排氣與開門連鎖，可按需排氣或開門自動排氣，確保操作安全和人身健康。
4、動電極由電機驅動，配進口傳動件，自動點弧和快速引弧，點弧靈活準確，不需另配氣源，試驗噪聲低。
5、靜電極軸向伸出長度和側向尺寸可調節。
6、試品臺高度可微調，試品夾裝快速方便，電極可快速更換。
7、試驗電流和試驗電壓數顯指示。
8、電極引弧速度恒定且符合標準，引弧過程燈光指示，引弧行程和引弧頻率可調節，以適應不同試品厚度。
9、面板控制集中，簡化操作，配鑰匙復位急停鈕，便于管理。
10、試品夾裝后，由面板一鍵操作自動完成引弧上移、引弧計數、等待暫停、下移點弧等全部試驗程序，引弧計數到預置值聲光提示并自動停試，保留引弧次數顯示供記錄，避免試驗中途開門毒氣外泄，確保操作人員健康。
