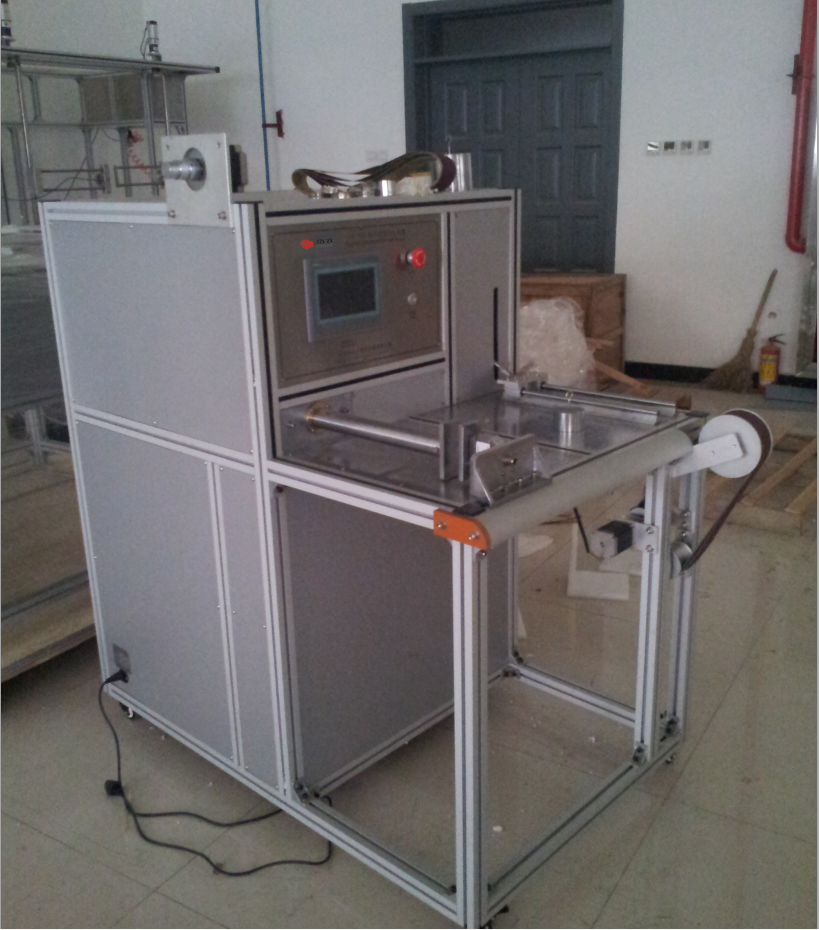

一、概述：本試驗機依據GB4706.7、IEC60335-2-2第21條款21.103條款要求。適用于直徑￠25~￠50的吸塵器載流軟管的耐磨損、耐彎曲、耐扭曲、耐擠壓試驗。

二、技術參數：

1.外形美觀：采用進口鋁型材及鋁塑復合板構造，整體協調大方；驅動結構置于機架內部安全可靠；夾具部分全部采用鋁制發黑工藝（如有磨損的部件則采用鋼制發黑）經久耐用

2.設備特點：在設計上采用人性化理念、PLC精準控制，集耐磨損、耐彎曲、耐扭曲、耐擠壓四種試驗一體化設計，便于操作，有效的節約了實驗室使用空間

3.工作電源：AC220V 50HZ設備功率約3500W

4.計數器：1~999999次可預置；完成后自動停機

5.試驗工位：4工位（四種測試各一工位）每工位可單獨測試

6.驅動方式：步進電機（日本進口三菱電機）

7.操作方式：程控彩色觸摸屏（7英寸西門子真彩觸摸屏），可在操作界面上實時顯示測試數據并鎖存試驗結果8.進口按鍵：采用德國WOHU按鍵

9.耐磨損試驗：曲柄速度：30r/min；曲柄旋轉半徑：R150mm；砂帶：ISO/DIS6344要求大小為P100砂帶；砝碼距滾輪中心距離：600mm;砂布帶運動速率：0.1m/min；軟管移動距離：300mm；測試周期：20~40r/min（可選）；配重砝碼：1kg、一個

10.耐擠壓試驗：加壓方式：步進電機施壓；壓力顯示：1~2000N采用高精度壓力傳感器。加壓速度：50±5mm/min；擠壓距離350mm；IEC/GB要求施壓板規格：長100mm、寬50mm、圓角半徑R1mm;測試次數：0～999999次可預置

11.耐扭曲試驗：轉動速率10檔；正、反各5轉/40秒到正、反各5轉/80秒（可調）。轉動角度：正轉5周、反轉5周，自由端轉動速率：10r/min；測試次數：0～999999次可預置

12.耐彎曲試驗：測試速率10±1r/min;運動角度40°±1°；斜板傾角：3°（豎直）；搖臂長度：300mm,測試次數：0～999999次可預置；配重砝碼：5kg一個。

13.移動距離：300mm±5（可調）

14.尺寸：長1700×寬800×高1800（mm）
