產品介紹
一、產品概述：

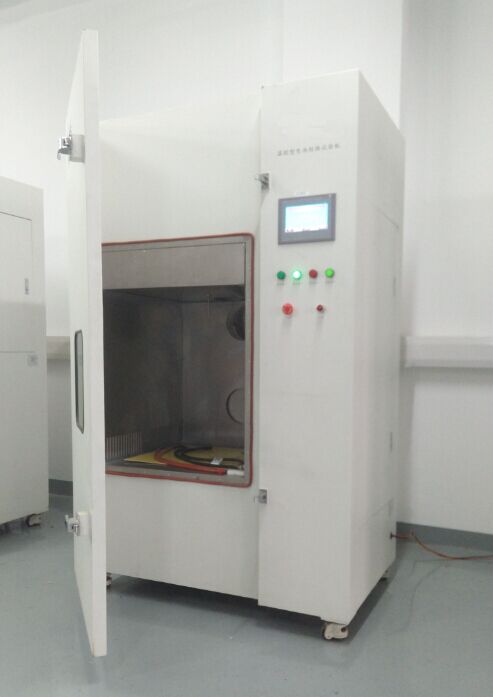

溫控型電池短路試驗機綜合多種電池短路試驗標準要求而設計，即滿足GB31241-2014\ IEC \ EN \ UN38.3 \ UL \ QC/T 743-2006《電動汽車用鋰離子蓄電池》\QC/T 743-2006,“863計劃”節能與新能源汽車重大項目――2008年度EV用鋰離子動力蓄電池性能測試規范等標準規范；按標準要求溫控型電池短路試驗機必須符合內阻范圍≤5mΩ，從而獲得試驗要求的最大短路電流。
二、設計特點：
溫控型電池短路試驗機綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤5mΩ，從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
三、符合標準：
溫控型電池短路試驗機測試箱同時增加溫度控制功能，符合IEC62133, QC/T 743,744 等測試標準，精確控制電池在測試箱中的溫度。從而能完全滿足測試標準。溫控型電池短路試驗機滿足標準：GB 、 IEC 、EN 、UN38.3 、 UL 2054、QC/T 744-2006、QC/T 743-2006等標準要求。
四、產品特點：
1. 大電流直流接觸器（1500A)
2. 遠距離接通與斷開直流工作電壓至660V；
3. 額定工作電流1000A直流，裝有采用串聯磁吹縱隔板陶土滅弧罩滅弧系統；
4. 平面布置整體結構，電磁系統及主觸頭滅弧系統分別固定在安裝底架上，采用棱角轉動的拍合電磁系統及雙繞組吸引線圈，在轉動棱角上加裝壓棱裝置；
5. 主觸頭由紫銅制成。觸點接觸電阻低，反應速度快；
6. 接觸器動作可靠，安全，壽命長，維修保養方便。
7. 工作可靠，穩定，具有自鎖與互鎖功能，抗干擾能力強，壽命長；
8. 電壓指示
9. 測量電壓：0-120V，保證試驗精度；
10. 顯示精度：精確到0.1 V
11. 動作方式：2重積分方式
12. 測量電流：0-500A, 0-1000A DC
13..顯示精度：精確到1 A
14.. 動作方式：2重積分方式。
15．基本配置
|
9.8.1 |
溫度控制：0～100℃ |
|
9.8.2 |
溫度控制精度：0.5℃ |
|
9.8.3 |
溫度均勻度：±1℃ |
|
9.8.4 |
測試最大試件尺寸：600mm*600mm*600mm |
|
9.8.5 |
可測電池最大電壓：100V |
|
9.8.6 |
直流響應時間：≤5μs |
|
9.8.7 |
最大短路電流：1000A，最大允許通過電流3000A,5秒以?xún)?/span> |
|
9.8.8 |
裝置內阻：≤5mΩ |
|
9.8.9 |
電壓、電流表精度0.1% |
|
9.8.10 |
動作時間：吸合時間/釋放時間 ≯30ms |
|
9.8.11 |
動作特性：冷態吸合電壓 ≯66％Us 冷態釋放電壓 ≯30％Us，≮5％Us |
|
9.8.12 |
機械壽命：30萬次 |
|
9.8.13 |
電壽命：阻性負載：5萬次；感性負載：阻性負載60％le，2萬次 |
|
9.8.14 |
觀測窗口：雙層防暴玻璃設計，尺寸300mm╳300mm |
|
9.8.15 |
控制箱與測試箱分離，遙控控制器，以保證操作人員安全 |
|
9.8.16 |
遙控距離：無固體阻隔10M |
|
9.8.17 |
工作電壓：交流220V 50Hz-60Hz |
|
9.8.18 |
工位：單工位 |
|
9.8.19 |
機臺尺寸： 約W1250mm*D1050mm*H2000mm（立式） |
