一、概述：

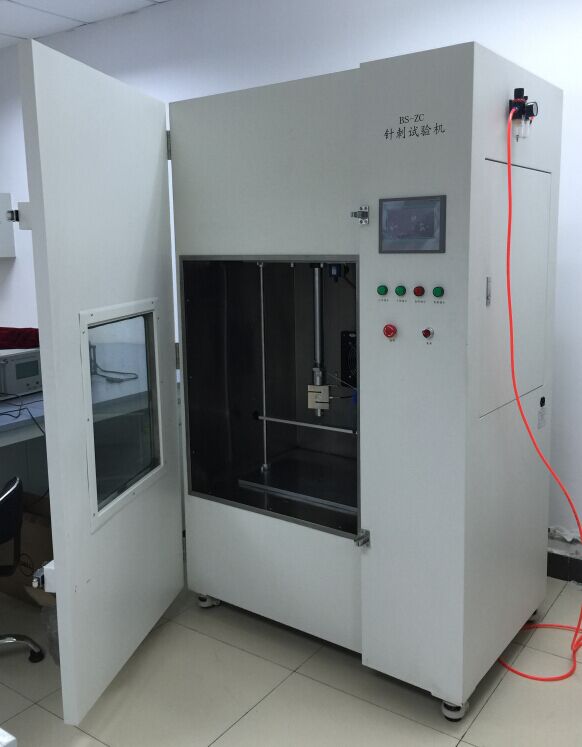

用于鎳氫電池、鋰電池、超級電容的單體、模塊、電池組等各種類型汽車動力用途電池的穿刺試驗。

二、適用標準

   針刺試驗臺符合GB/T 18332.1-2009、GB/T 18332.2-2001、GB/Z 18333.1-2001、GB/Z 18333.2-2001、GB/T2900.11-1988 ID IEC60086-4：2000、SJ/T11169-1998或UL1642-2007、SJ/T11170-1998或UL2054-2005、GB 8897.4-2002、MH/T1020-2007或UN38.3、GB/T18287-2000、YD/T1268.1-2003、QB/T2502-2000、IEC62281-2004、QC/T 742-2006、QC/T743-2006、QC/T 744-2006等標準中針刺試驗的規定要求。

三、工作方式要求：

上述標準中，對于針刺試驗的規定要求略有不同，電池針刺試驗裝置需要滿足以下全部的試驗要求：

動力方式：氣動驅動方式；選用意大利進口ATOS液壓缸（液壓缸直徑優選50mm）；夾具傳動方式：手動夾持；

機臺有壓力和時間兩種控制方式；

控制方式：PLC控制或遠程控制。

四、技術參數與功能

1.貫穿力：0~500kg可顯示；

2.力值誤差：≤±1%；

3.穿刺最大有效行程：0～500mm；

4.速度精度：≤±1mm/s；

5.穿刺測試速度：10～40mm/S

6.穿刺試驗用鋼針：

A: φ3mm～φ8mm耐高溫淬火鎢鋼針各1支

7.單位轉換：Kg / KN；

8.穿刺動力方式：氣壓驅動；

9.排氣風扇口: 直徑150mm(箱體后側裝有排氣扇)；

10.電源：：220V 三相；

11.測試空間：最大可容納400mm×400mm×400mm樣品正常使試驗；

12.機身重量：約500KG；

13. 自動延時功能：0~99999秒可預置；

14.機臺尺寸：約W1000mm*D750mm*H1700mm；

15.可視窗口：500mmX500mm觀測窗口（雙層10mm厚防爆玻璃并貼有防爆膜）。

五.系統軟件功能特點:

1.雙報表編輯:

(1)完全開放式使用者編輯報表，供測試者選擇喜好的報表格式（選配）

2.各種單位可相互轉換：

（1）各長度、力量單位、顯示位數采用動態互換方式，力量單位Kg、N、KN.

3.測試標準模塊化功能:

(1)提供使用者所需GB、ASTM、DIN、JIS、BS…等相應標準測試數據的范圍模塊。

六、電氣控制

1.本裝置采用遠程和現場兩種相對獨立的控制方式，遠程控制由遙控器完成。

現場控制采用傳統低壓電氣控制，作為PLC已設定參數的輔助控制功能，可以實現壓力值設定、針刺釋放動作、手動排煙等現場操作功能。

2.對于傳動部分的行程驅動，都應提供限位開關保護功能。

3.擠壓工作腔內試樣發生爆炸時，自動啟動排煙功能和打開進氣口。

4.人機交互界面選用7”的彩色液晶觸摸屏。

安裝要求

需要提供排氣煙道，具體要求參照設備煙道接口和場地結構設計。
