一、設備簡介：

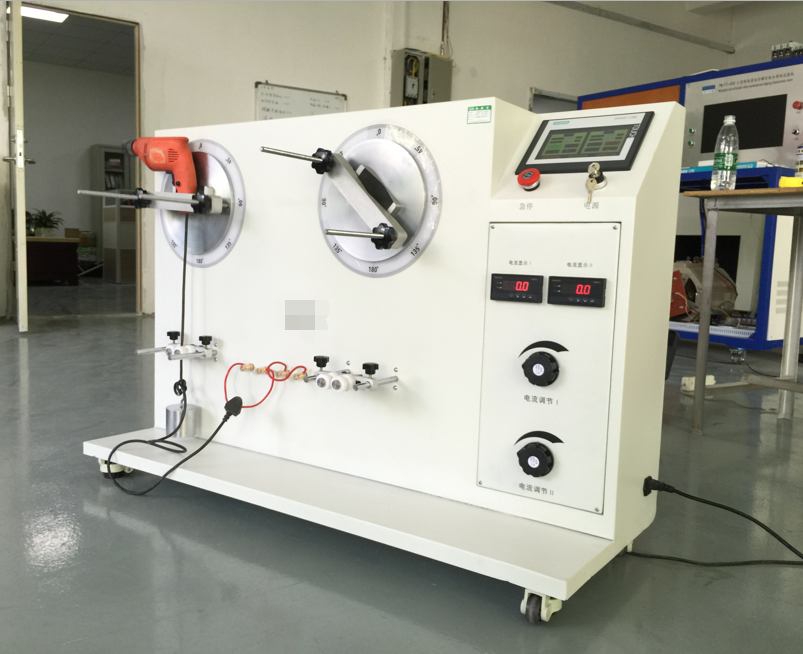

該機主要用于電源線彎曲壽命的檢測。被測試試樣安裝在可調整空間的夾具之間，更換夾具可適應不同的口徑的試驗。試驗機采用PLC+人機界面（觸模屏）控制操作，人機界面軟件同步顯示被測試試件試驗次數、測速設定、智能判試件通/斷等項目；具有管理員口令用戶可以修改開機密碼；采用軟件較準荷重值；采用全中文提示設定內部功能，操作方便、簡單。
二、設計依據:
該機設計參照中華人民共和國標準GB4706-1:25.14、IEC60335-1：25.14、VDE、UL等標準要求的要求。
三、試驗臺結構及工作原理：
1、試驗臺夾具
試驗臺由2組試驗平臺組成、每組試驗平臺可獨立控制
3、PLC測量與控制系統：
本系統由驅動器、步進電機（日本山社）、觸摸屏、PLC（西門子）操作控制機柜組成。
1) 按壓力測量：
2) 控制系統：
當需要加載動力裝置動作時，PLC向驅動器發出指令，驅動器控制電機轉動，通過驅動帶動試樣。
3）顯示系統：
人機界面顯示各組試驗的試驗設定次數（7位）、試驗指令次數、動作次數、頻率設定、智能判試件通/斷等
4、 試驗輔助裝置安裝空間
試驗機有試驗輔助裝置安裝空間，保證試驗正常進行又能保持試驗現場整潔。
四、主要特點：
1、通過PLC的控制，實現速度控制，無級調速；
2、檢測結果反映在人機界面上，并給出相應的數值，工作界面友好，易于觀察和操作；
3、傳動系統采用高可靠性的步進電機和直線滑塊，以利于傳動的平穩性，同時，減少功率損耗。
五、產品概述：
試驗工位:2 組
試驗速度:10~60 次/分鐘 可調節
夾具：0-200MM
彎曲角度:0°~180°可調節（左右各 90 度）
試驗次數:0~999,999 次 可設定
荷重砝碼:5N，10N，20N 各 2 個
負載電壓:≤5V
負載電流:5~30A 連續可調
電源:AC 220V / 50Hz
六、環境要求
7.1 在室溫10C～35C范圍內；對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃
7.2 相對濕度不大于80%；
7.3在穩固的基礎上正確安裝；
7.4 在周?chē)鸁o(wú)振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
7.5 電源電壓的波動范圍不應超過額定電壓的10%。
