產品介紹
一、概述

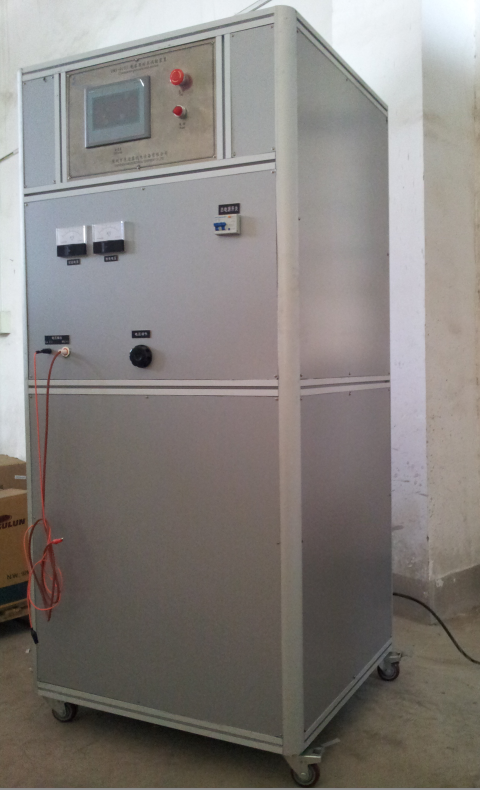

電容器自燃性試驗臺產生高壓脈沖信號和交流試驗電源，適用于X-Y電容器進行自燃性試驗的儀器設備，此儀器設備按GB/T14472—2005《電子設備用固定電容器第14部分：分規范抑制電源電磁干擾用固定電容器》的4.18條款標準要求設計制做；采用西門子觸摸屏和PLC控制；具有過流和過壓保護電路，并配有安全性能好的測試夾具。
二、主要技術指標：
本系列裝置依照ＧＢ/T 14472-1998中4.18電容器自燃性測試要求設計制造，產生高壓脈沖信號和提供交流試驗電源，用于小于3uF、額定電壓小于５００Ｖ、頻率為５０Ｈｚ的X-Y脈沖電容器進行自燃性試驗。
１、工作環境：
(1)空氣溫度：0～４０℃；
(2)相對濕度：≤９０％（＋２５℃）；
(3)工作電源：ＡＣ２２０Ｖ±１０％；7ＫＶＡ；５０／６０Ｈｚ
(4)適于無明顯振動及腐蝕性氣體的場所。
２、試驗范圍：≤３μF
３、設備負載量：１只電容器。
４、直流試驗電壓：１００～5０００Ｖ連續可調，數顯，顯示精度±１·５％+2個字。
５、交流試驗電壓：０～5００Ｖ連續可調， 數顯，顯示精度±１·５％+2個字。
６、脈沖間隔時間：０～９９·９９s 可任意設定、數顯，準確度：± 3％；
７、脈沖試驗時間：１s 數顯，準確度：± 3％；
８、試驗次數：０～９９９９ 可任意設定、數顯，準確度： ± 1次；
９、可用外接高壓探頭+示波器監視試驗波形
１０、設備大約尺寸：約800mm（長）×600mm（深）×1600mm（高）；重約300kg
