產品介紹

一、設備技術參數：

滿足標準：符合IEC60227-2003、GB5023.2 -2008 《額定電壓450 V/750V及以下聚氯乙烯絕緣電纜 第2部分：試驗方法》GB5023.1-2008《額定電壓450 V/750V及以下聚氯乙烯絕緣電纜 第1部分：一般要求》及 UL1581標準設計制造.

   適用范圍：用來檢測橡膠絕緣和護套之軟電纜在負載的動態下，經一定次數的彎曲后的破損程度。




二、主要功能：

1、測試試樣類型：二芯單相、三芯三相、四芯三相

2、測試方式：空載/負載 、單相（二芯）、三相（三相三線/三相四線）可任選擇

3、停機方式：A、可指示：O、R、S、T相斷線并自動停機

             B、可指示：R/S、R/T、S/T、R/O、S/O、T/O短路并自動停機

             C、可指示：O、R、S、T與滑輪斷路并自動停機

三、主要參數：

1、曲撓速度：二滑輪為0.33m/s

2、曲撓行程：≥1M

3、測試電流：0~35A

4、測試電壓：兩芯單相AC：0~250V（可調）/三相AC：0~450V（可調），50/60HZ

5、重錘：0.5、1.0、2.0、3.0、7.0kg各兩個

6、滑輪結構：小車為二滑輪結構

7、滑輪直徑：φ60 φ80 φ120 φ160 φ200㎜(鋁合金）平底與凹底滑輪各一套

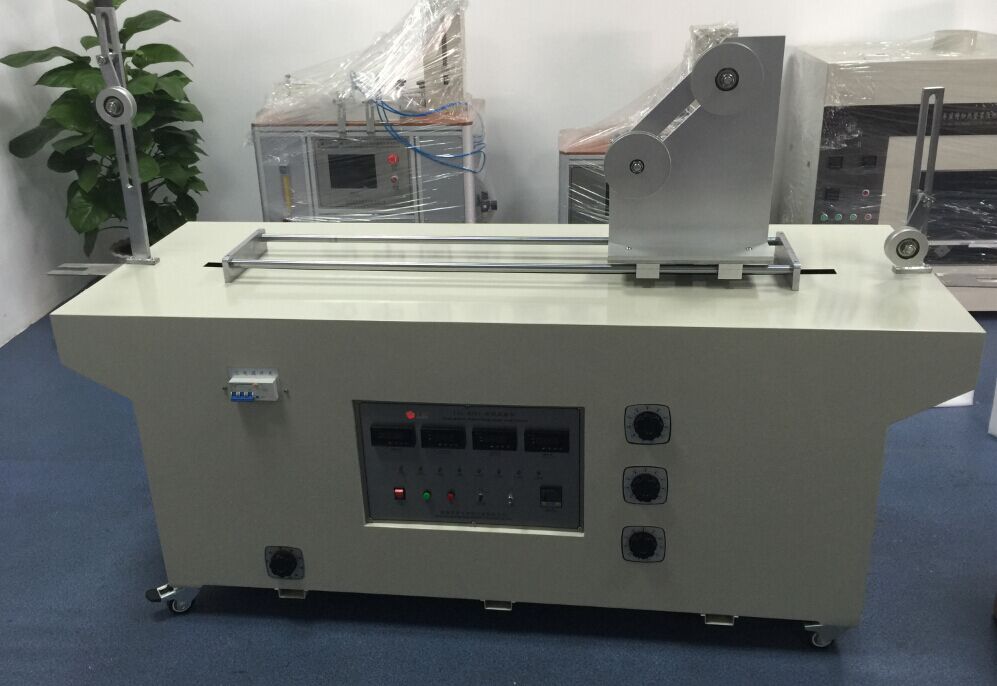

主要結構：采用日本NHK線性軸承和線性滑軌鋁型材框架架構，外觀精美。



主要功能：空載是24V安全電壓導通，來判斷電線的通和斷。

   負載是0---450V電壓可調  0-35A電流可調 ，電線接通負載后電線會(huì )以帶電方式來回彎曲，當電線短路和短路都會(huì )報警停機，



工作方式：電線兩端接在兩端接線柱上吊上試驗需要的砝碼重量，小車以0.33m/S速度行駛到1M的位置返回原點，來回行駛彎曲，當電線中的其中某相斷線，指示燈會(huì )指示斷開的這一相，如果是短路，指示燈會(huì )指示短路的2相電線。小車會(huì )停止工作。記錄試驗的次數。試驗就算結束。



使用環境：供電電壓AC380V，50/60HZ。
