產品介紹
一、設備用途

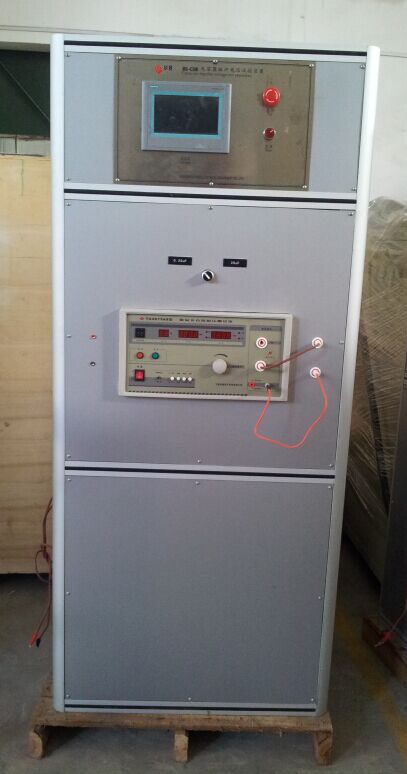

本裝置按照GB/T144721998第4.13條的要求設計制造。除X3類和Y3類電容器外，所有電器均應經受類似于IEC602第10條規定的全波形脈沖電壓試驗，本裝置就是這種全形高壓脈沖的發生器。波形由示波器監視；采用西門子觸摸屏和PLC控制；具有過流和過壓保護電路。
二、設備主要技術參數
1.輸出直流高壓范圍：0～8kV；
2.LCD顯示電壓精度：±（5％+3個字）；
3.試驗電容器容量范圍：0～1μF
4.測試網絡(luò )：符合IEC384-14: 2005（或GB/T 14472-2005）之附錄A中圖A1和表A1的要求；
5.計時器0.1s～ 9999 h；
6.其準確度± 3％；
7.肪沖計數器0～ 9999次；
8.其準確度± 1次；
9.波形監視器：自備；
10.保護功能：過流、過壓；
11.高壓變壓器容量：1000VA；
12.儀器尺寸：約800mm（長）×600mm（深）×1800mm（高）；
13.工作電源：AC220V±10％,50Hz/60Hz；
14.輸出波形滿足：當接被試電容器0.01μF電容時，輸出波形為上升時間1.2/半峰值時間46μs（0/+50％）；當接被試電容器0.1μF電容時，輸出波形為上升時間1.5/半峰值時間47μs（0/+50％）
適合標準：GB/T 14472-2005（IEC60348-14:2001
